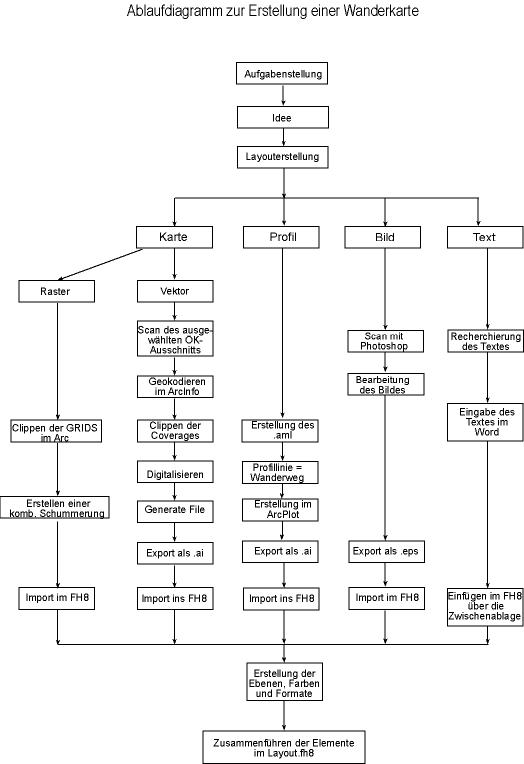

Die Aufgabe ist die redaktionelle und kartographische Gestaltung einer A5-Seite eines multimedialen Wanderführers. Das Gebiet und die Wanderroute wurden festgelegt und anschließend das Layout erstellt.
Karte
Dafür müssen die Daten im ArcInfo aufbereitet werden und sind unter /user/resch/digikarto/schneeberg zu finden. Im Arc wird ein workspace erstellt. Die Bearbeitung erfolgt im ArcEdit. Ein Clipcoverage (clipbox) mit der gewünschten Ausdehnung
xmin 707.000 ymin 290.000
xmax 710.000 ymax 294.000
wird angelegt und die Polygontopologie aufgebaut. Anschließend werden die Coverages und Grids geclippt:
Der ausgewählte Ausschnitt der ÖK wird mit Adobe Photoshop – Magic
Scan 4.1, mit 300 dpi, ... , gescannt und als .tif - Bild exportiert. Im Arc
wird das gescannte Bild geokodiert (mit den Befehlen register und rectify).
Als Ergebnis erhält man ein .tfw - File. Als nächstes werden die Wanderwege,
Gewässer, Straßen und die wichtigsten Punkte digitalisiert, davor
wird mit dem Befehl put mit der Clipbox ein neues File erstellt. Die 100er Höhenlinien
müssen noch bearbeitet werden, die Befehle dafür sind arc spline
glatt und generalise.
Um die Coverages vom ArcInfo ins Freehand exportieren zu können, müssen die Coverages in der richtigen Größe mit einem Rahmen begrenzt sein und eine Topologie aufweisen. Mit ungenerate wird ein .gen - File erzeugt. Mit dem Befehl gen2ai müssen der Name des .gen – Files, Typ des .gen - Files (line, poly, point), der Maßstab (z.B. 35.000) und der Name des AI - Files angeben werden.
Jetzt kann mit der Bearbeitung im Freehand begonnen werden. Die einzelnen Ebenen werden importiert, Farben und Formate vergeben und die Karte wird gestaltet. Dabei soll mit Ebenen und Formaten gearbeitet werden.
Die drei Grids werden im Photoshop importiert und bearbeitet. Den Höhenstufen werden Farben (ausgehend von grün über gelb bis braun) vergeben. Bei 8-Bit Farbbildern mit Farbtabelle Indexed Colour kann die "Colour Table" bearbeitet werden. Mit einer kontinuierlichen Abstufung können die Farben ausgewählt werden. Bei allen muß die Bildgröße gleich groß sein, um eine kombinierte Schummerung zu erstellen. Es können mehrere Layers eingefügt werden, die Opazität kann ebenfalls verändert werden. Mit Merge down werden alle Layers auf einen reduziert und können als .tif - Bild exportiert werden.
Foto
Das Bild, ein Foto, wird mit dem Programm Photoshop 300 dpi eingescannt, bearbeitet (Tonwertkorrektur, Filter, ...) und als .eps – File exportiert.
Text
Die Texteingabe erfolgt im Word und wird ins Freehand kopiert oder direkt im Freehand.
Profil
Um ein Profil erstellen zu können braucht man ein Höhenmodell und ein Coverage mit Profillinie, in diesem Fall der Wanderweg. Die Profilerstellung erfolgt in ArcPlot.
Sinnvoll ist es, die Parameter (mapextention, pageunits, -sice, maplimits, mapposition, line-, textcolor, surface lattice, surfaceprofile, display) in ein .aml zu schreiben, um diese nicht nochmals eingeben zu müssen.
Das Profil kann jetzt ebenfalls im Freehand bearbeitet werden. Die Höhenstufen erhalten ungefähr die Farben, die sie in der Karte haben. Die wichtigsten Punkte sind beschriftet.

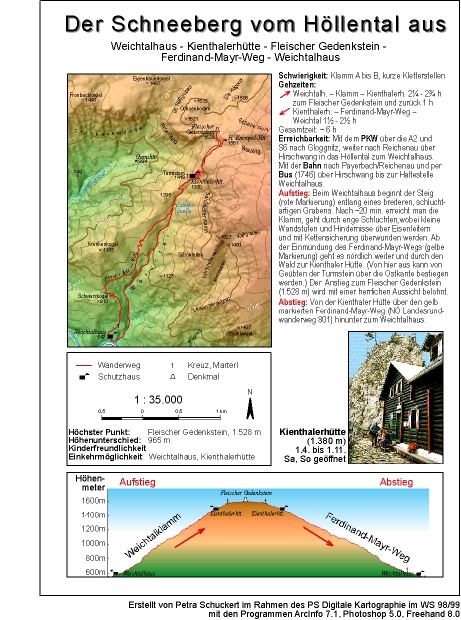

Alle Elemente werden in das File "layout" importiert und richtig platziert.
